泰山醫學院醫學影像博物館是目前全國唯一一座醫學影像學領域的專業性博物館。博物館展示了倫琴發現X線100多年以來國內外在醫學影像領域取得的巨大成就，幫助我們回顧現在醫學影像設備的發展歷程。

博物館簡介

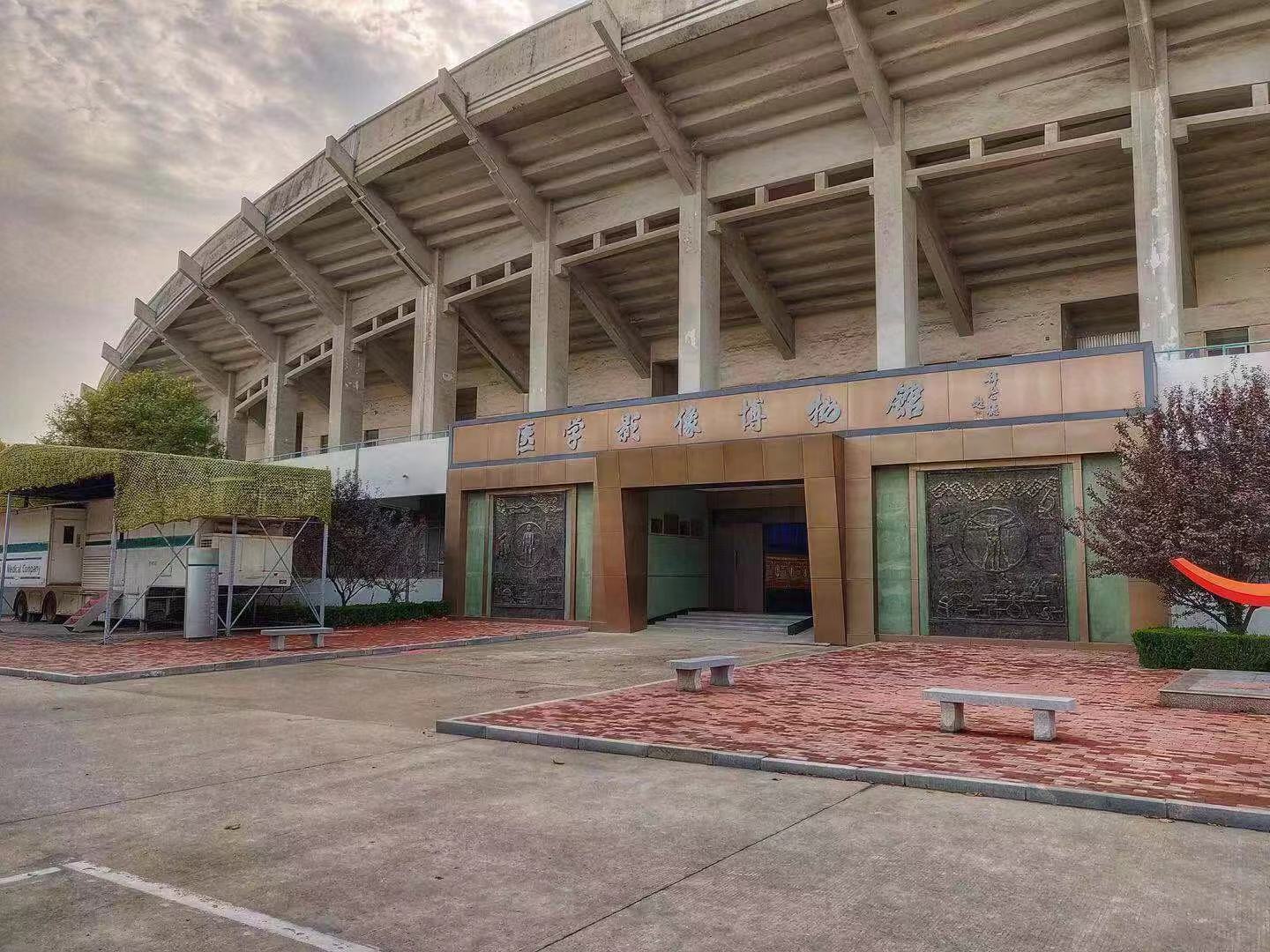

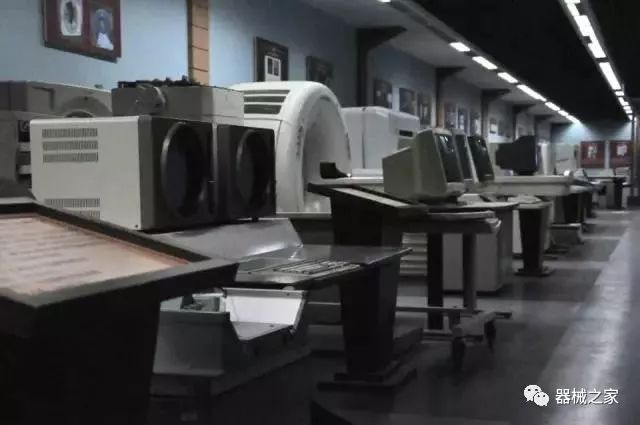

泰山醫學院醫學影像博物館始建于2005年，面積2000平方米。整個展館共分為設備展區（十三個），中華醫學會(huì )史料室，以及泰山醫學院醫學影像專業發展展室。

超導車載移動式磁共振

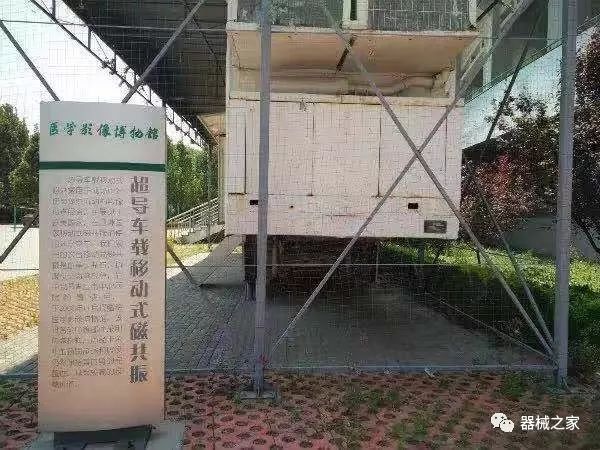

博物館南側放置著一臺車載移動式磁共振。這臺磁共振是由美國生產，當時用于海灣戰爭戰場。戰爭結束后，由山東省青島市中心醫院購買，使用至2009年退役后在博物館展出。

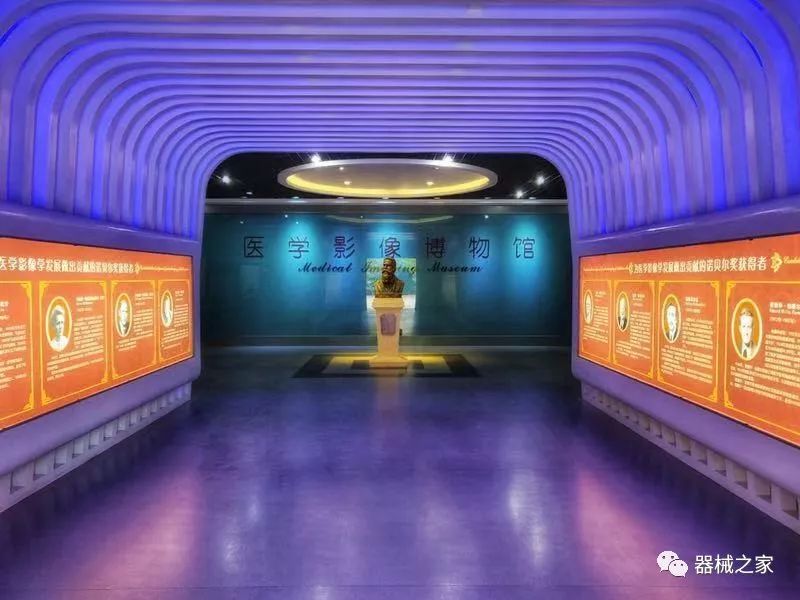

博物館序廳走廊兩側是為醫學影像做出突出貢獻的十位諾貝爾獎獲得者簡介，走廊中央是發現X射線并因此獲得首屆諾貝爾的德國科學家倫琴。

X線機展區

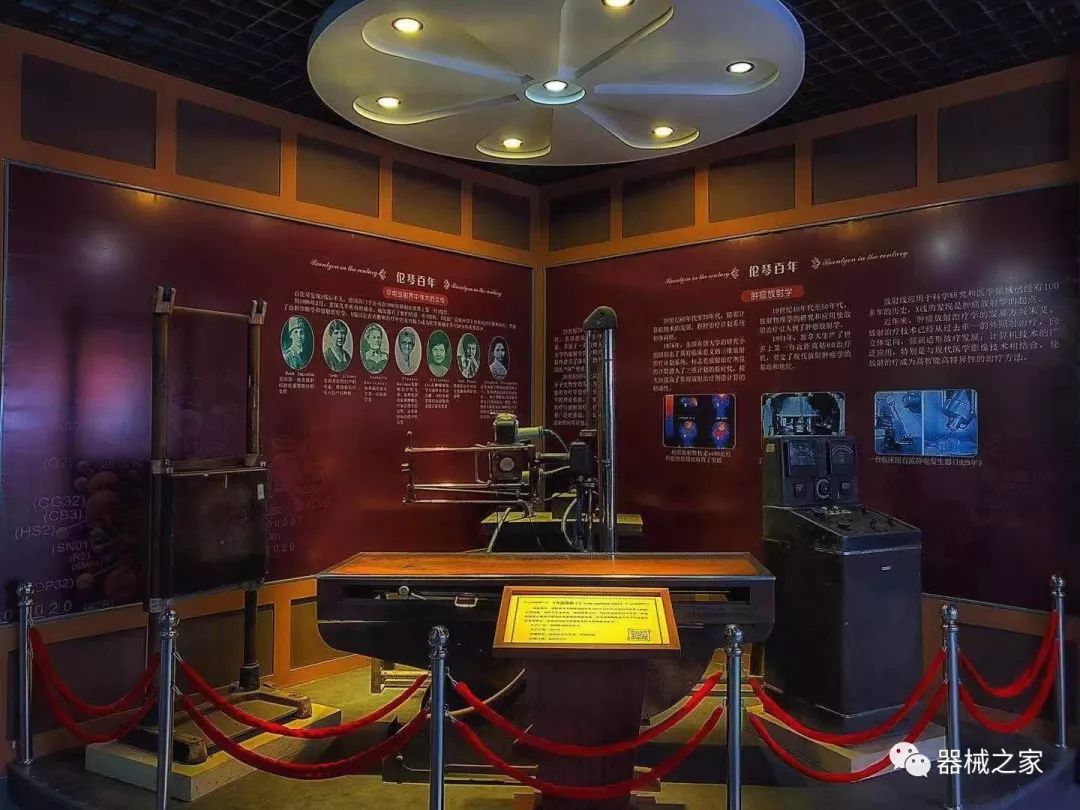

第一代診斷用X線機

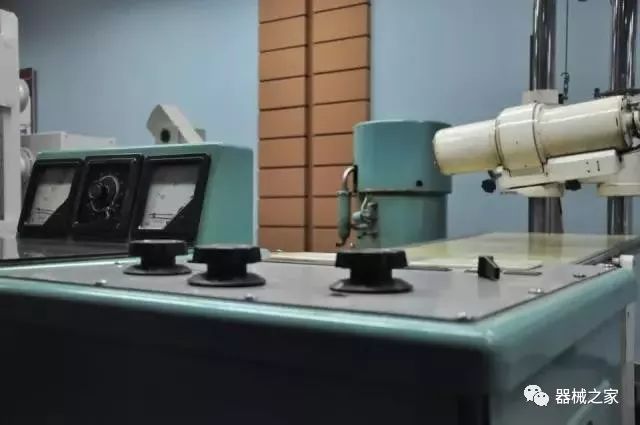

這臺診斷用X線機，生產于1937年，由美國凱利凱特公司建造，是博物館的“鎮館之寶”。由河北醫科大學第二附院免費捐贈，作為我國影像設備發展歷程的一個見證而展出。

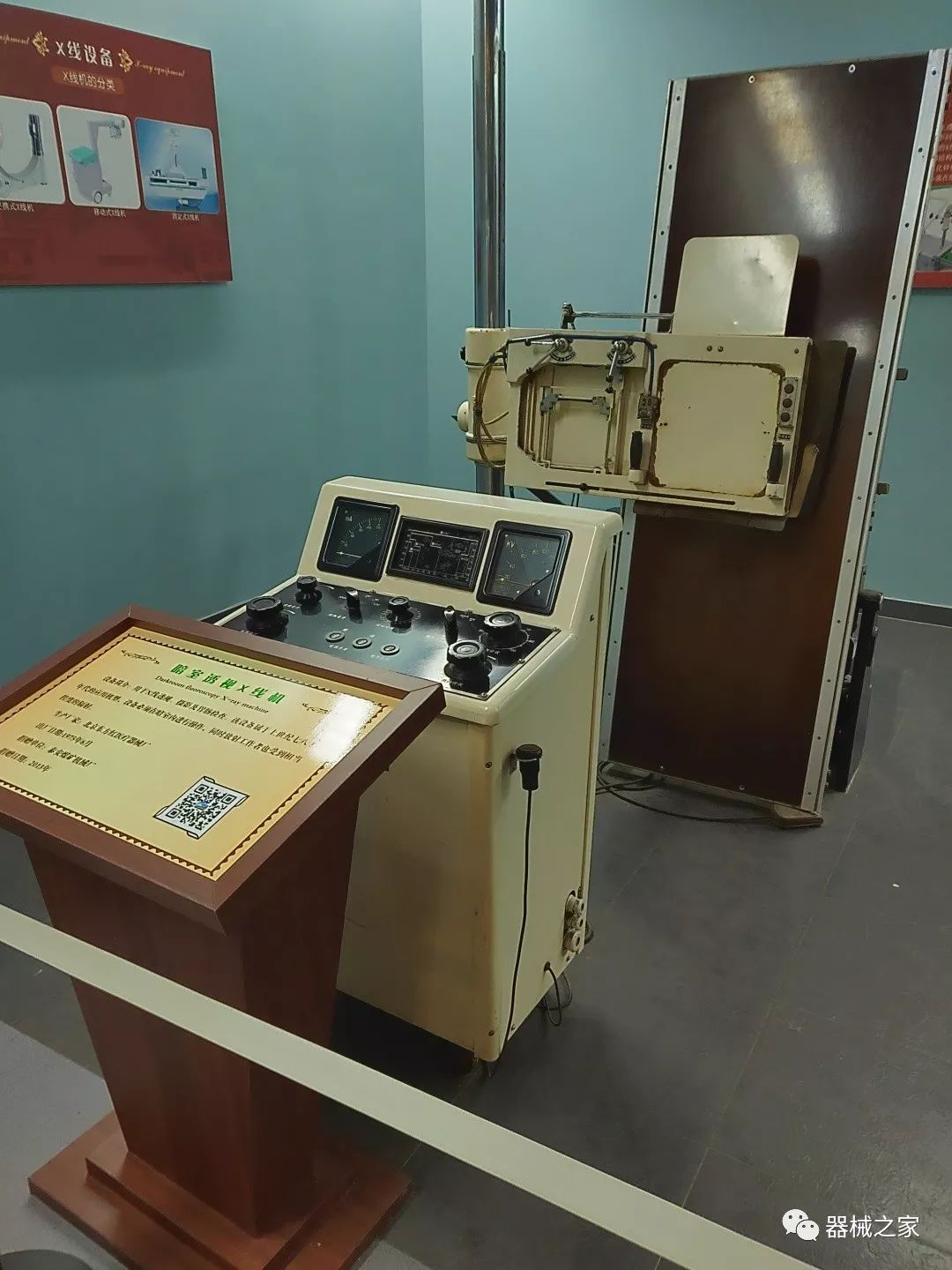

暗室透視X線機

那時候，X線“透視”必須在“暗室”環境下進行，在此種工作環境中醫生也要受到X線輻射。長此以往，給醫務工作者身體造成嚴重傷害。后來由于技術的進步X線機發展為隔離情況下的明室操作，大大提高了攝影條件，也避免了醫務工作者受輻射傷害。

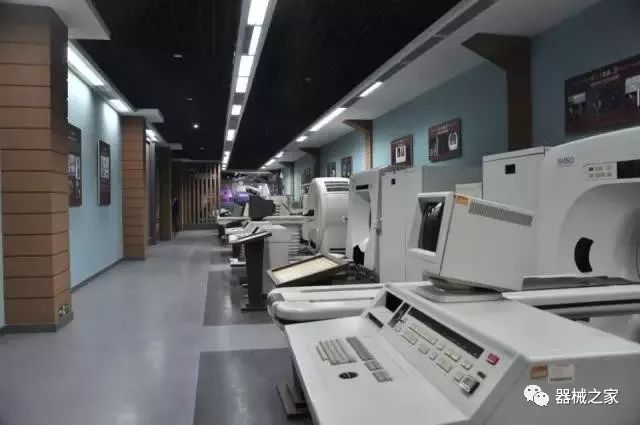

CT展區

頭顱CT

頭顱CT，因當時技術的限制，只能掃描像頭顱這樣的靜止部位。而后CT機不斷發展變革，為醫療條件不斷改善起到了一定的作用。

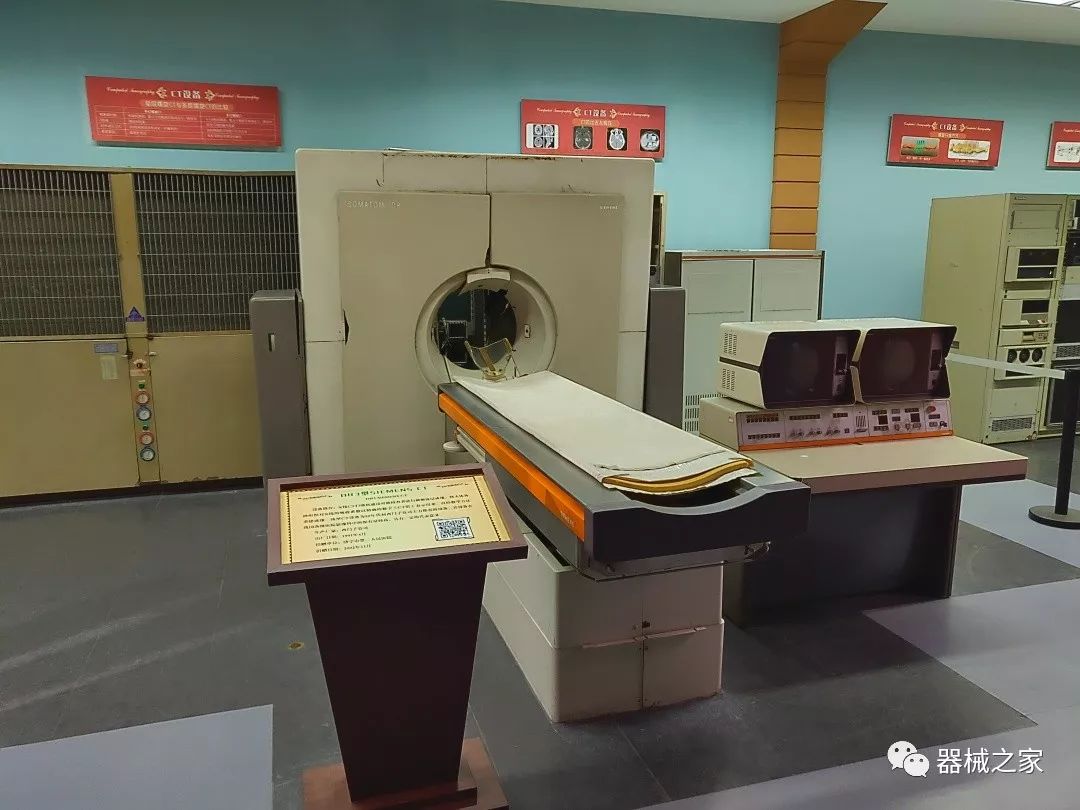

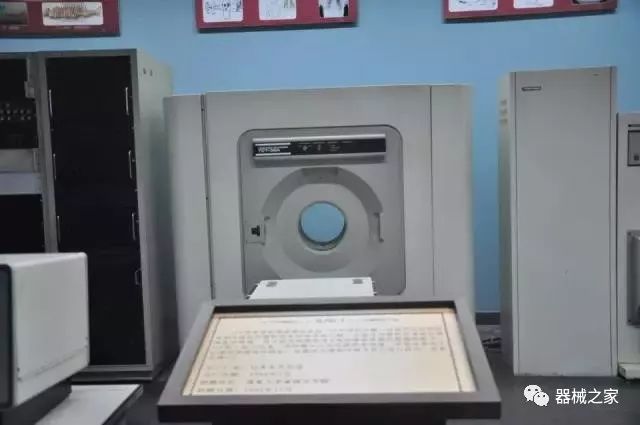

單排CT

它比起我們之前見到的頭顱CT而言，它在探測器數量和掃描方式上有了明顯的提升，不僅是成像效果更好，而且不再用于單一部位的檢查。

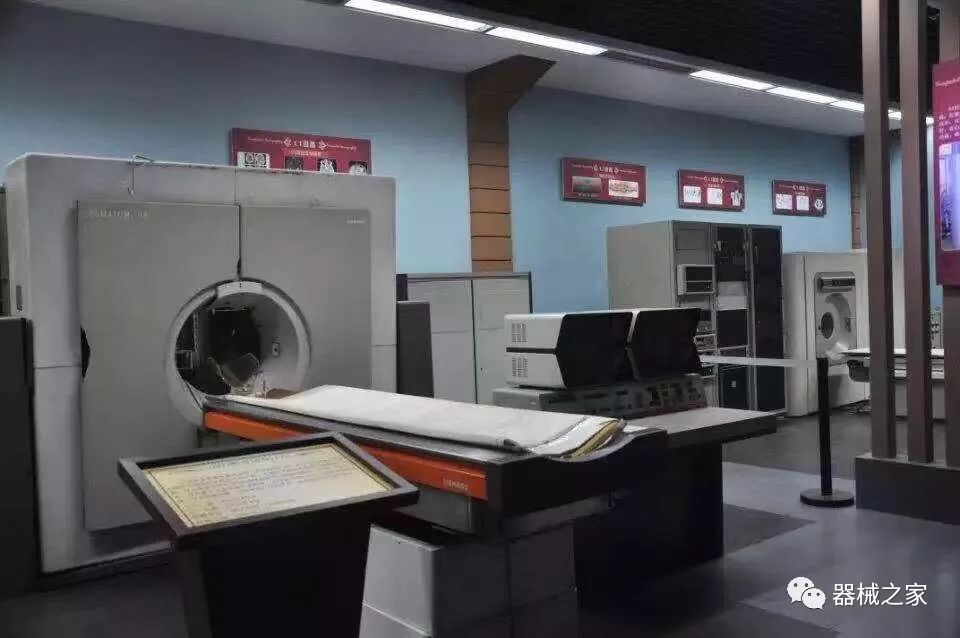

多排CT

這是一臺第四代多排全身CT，由日本日立公司制造。病灶信息可以更加清晰地呈現。

MRI展區

全封閉式常導磁共振

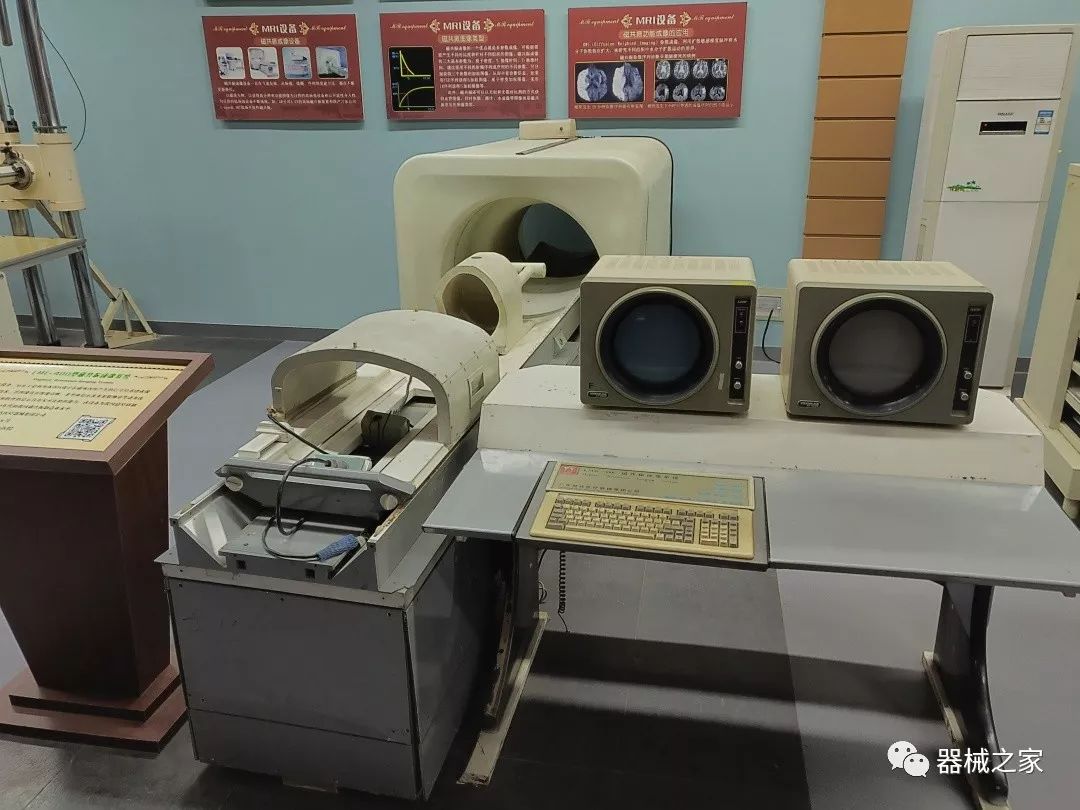

這是一臺全封閉式的常導磁共振，由于其工作時噪音較大，現在醫院中一般采用半封閉式的磁共振設備。

放射治療展區

Co60放射治療機

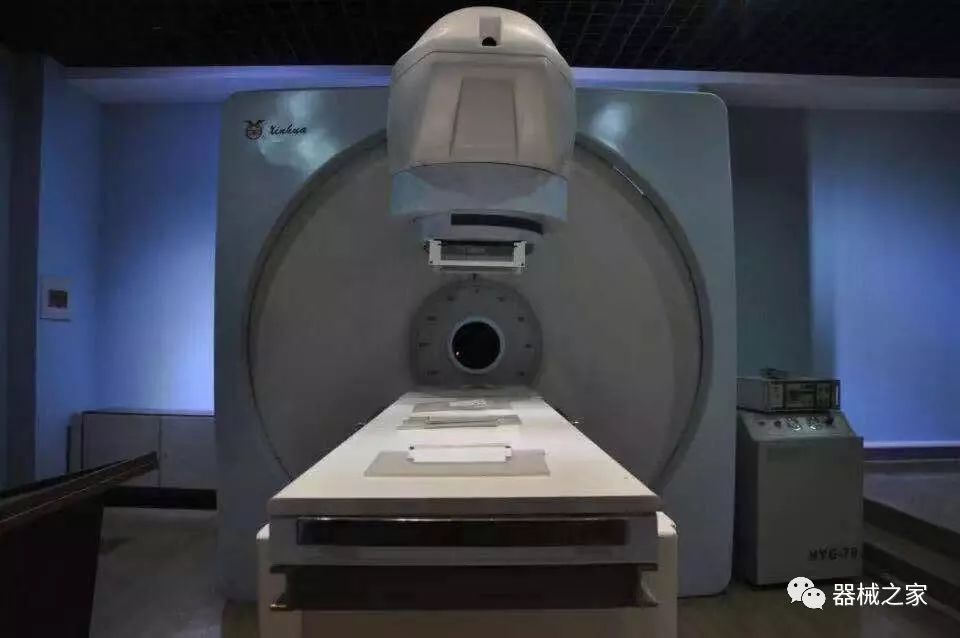

這是一臺Co60放射治療機，用于腫瘤的放射治療。鈷60則是金屬鈷的一種同位素，能釋放出γ射線，γ射線穿透人體，對癌細胞有殺傷作用。

超聲設備展區

超聲

這一臺超聲設備是山東省引進的第一臺超聲設備，它的使用標志著山東省超聲設備事業的開始，當時曾經使用過這臺儀器的醫生現在都已經在醫學界有了杰出的造詣。

介入治療展區

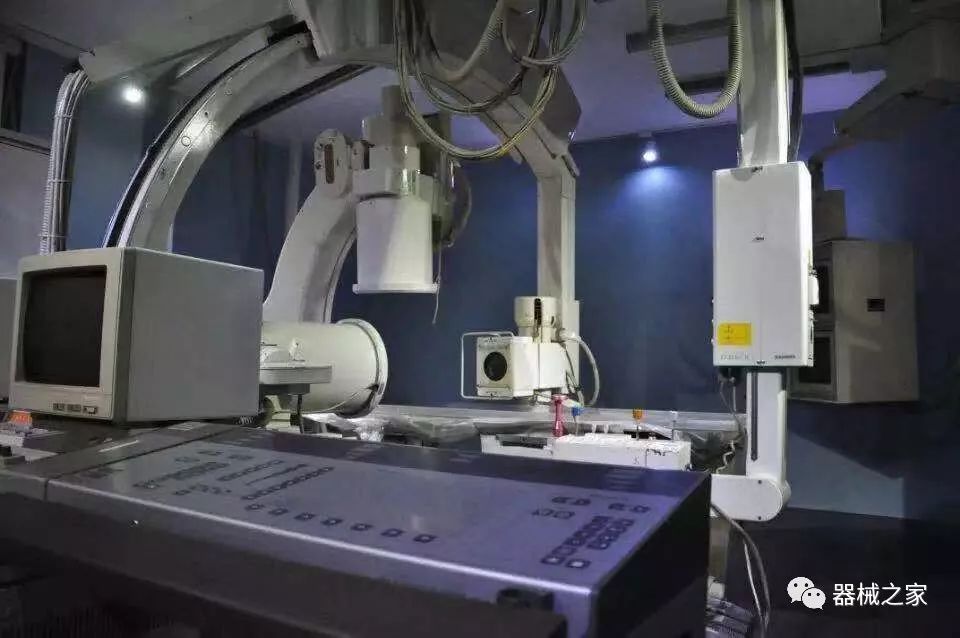

“雙C”

這臺體形龐大的儀器因為有兩個C型臂，簡稱“雙C”。相應的， 它也具有兩套成像裝置。兩套成像裝置的優勢在于，能夠獲得類似三維的圖像，使醫生能夠獲取更多的病灶信息。這臺儀器主要用于“介入治療”。

重要零部件展區

X線管

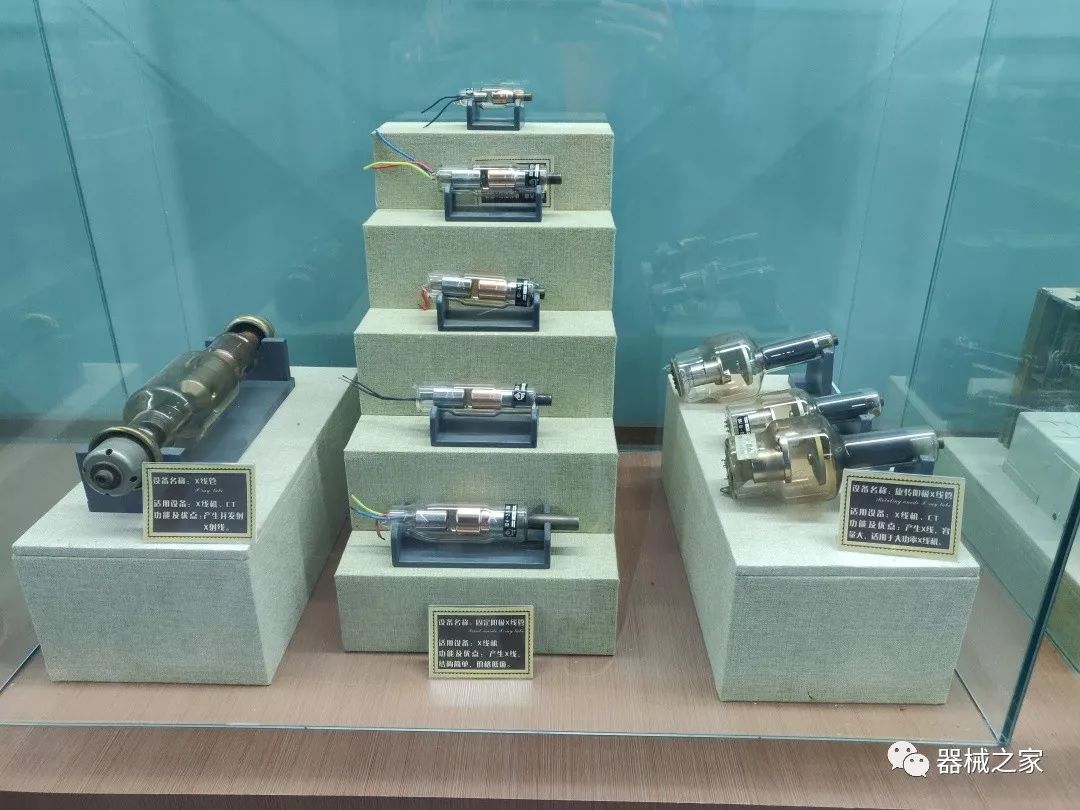

是X線機的心臟。它是產生X線的關鍵部件?，F代X線設備使用的都是高真空度的熱電子式X線管。

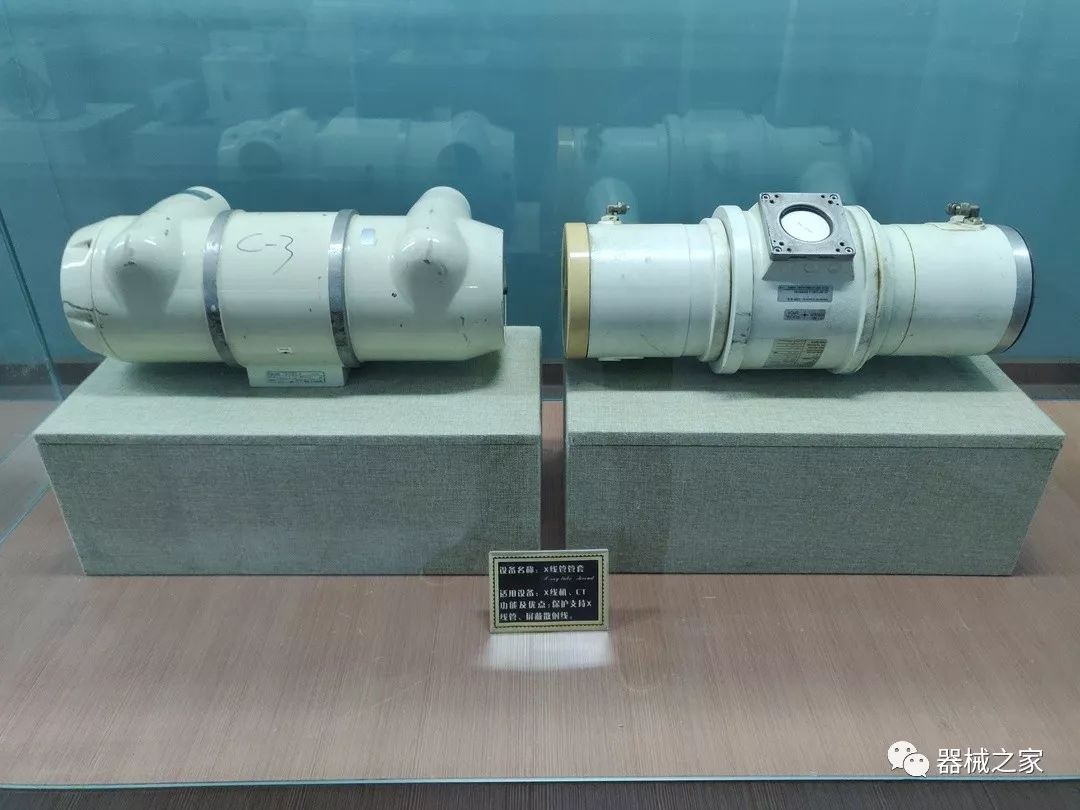

X線管管套

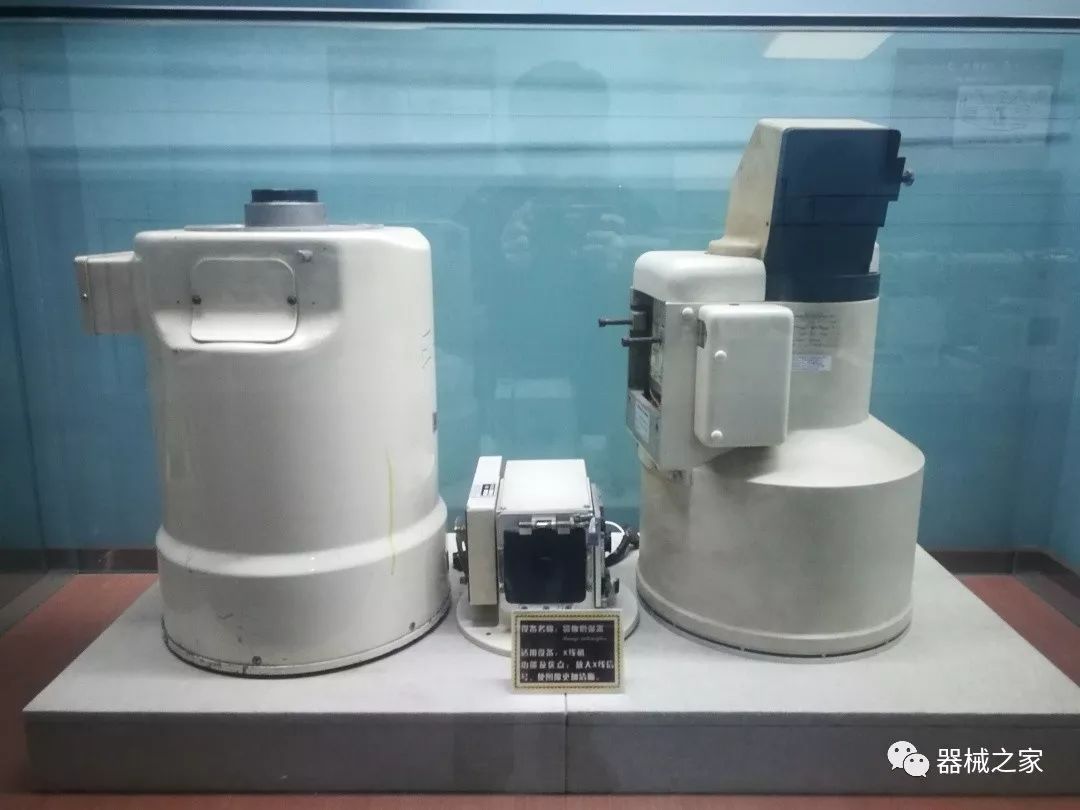

由于X線管的外殼是玻璃的，所以需要球管套加以保護，又因為X線機產生的X射線是發散，且不受人為控制，所以球管套內厚厚的鉛可以防止散亂的射線對人體造成不必要的傷害。

X線管散熱器組合

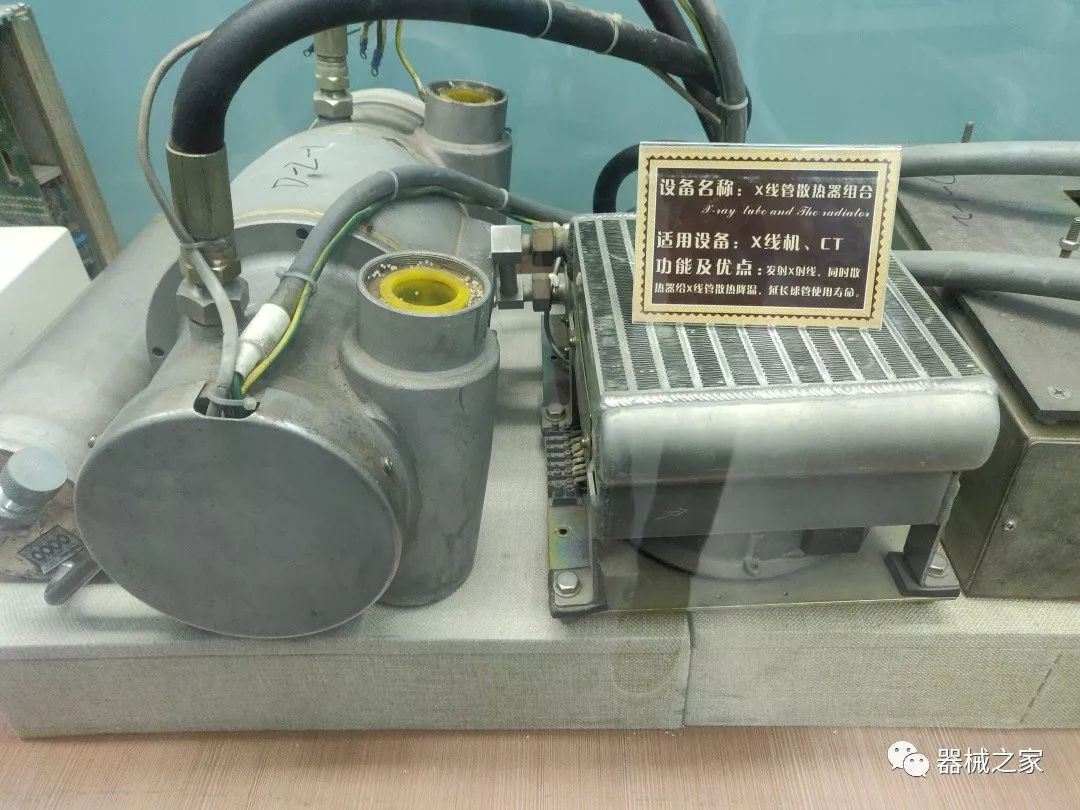

由于X線機產生X射線的過程中只有百分之一的動能轉化為X射線，其余的能量都以熱能的形式散失。這就需要良好的散熱設備，也就是這個散熱器。散熱器大多采用油冷。變壓器油不僅絕緣，而且能夠吸收散亂射線，防止擊穿。使用時，一般會(huì )用油泵將冷油泵入到球管周?chē)?，將熱油從另一管導出，在冷卻板上冷卻，循環利用。

影像增強器

它始終與x線管相對，用來接收并放大帶有人體信息的x線信號。由于在膠片上形成影像所需要的x線劑量較大，影像增強器的出現就有效的減少了病人在檢查過程中的吃線量。是影像設備史上又一個劃時代的發明，不僅使成像更加清晰，更為明室透視提供條件。

探測器

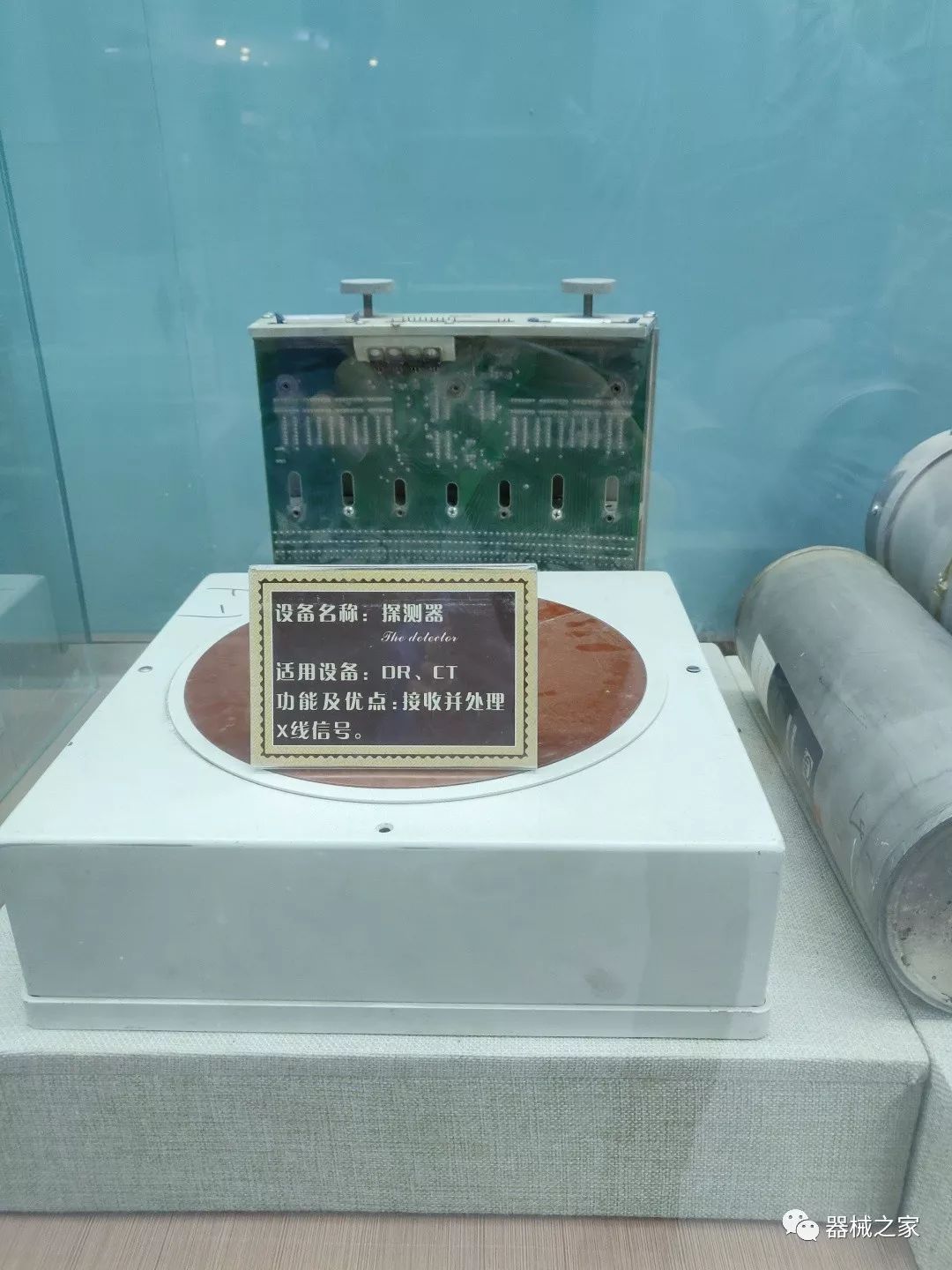

它用來接收攜帶有人體信息的X信號，將收集到的光信號轉換為電信號，再經模數轉換器轉換為數字信號，經計算機存儲和處理后得到一個CT值，重建后的到三維立體圖像。

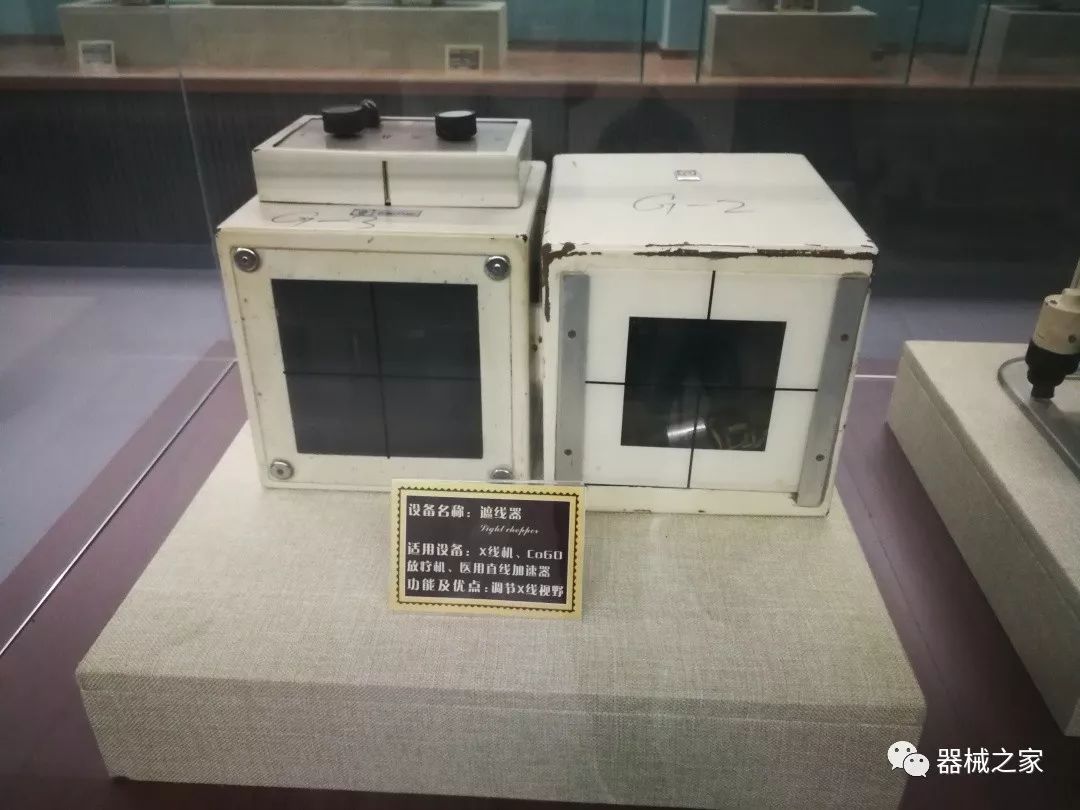

遮線器

它是由鉛板組成的，大家可以看到它上面有兩個旋鈕，通過調節這兩個旋鈕8塊鉛板的位置，從而調節X線的射野，以減少病人受到不必要的輻射。

這些設備雖然看似冰冷，但都曾在醫學影像的發展中拋頭顱灑熱血?，F如今，臨床診斷70%都依賴于醫學影像，醫學影像設備的重要性不言而喻。泰山醫學院醫學影像博物館為我們展示出了這期間的波瀾曲折。

感謝泰山醫學院醫學影像博物館講解員為這篇文章提供的獨家素材。關于博物館的更多資訊可以關注泰山醫學院醫學影像博物館官方微博。
